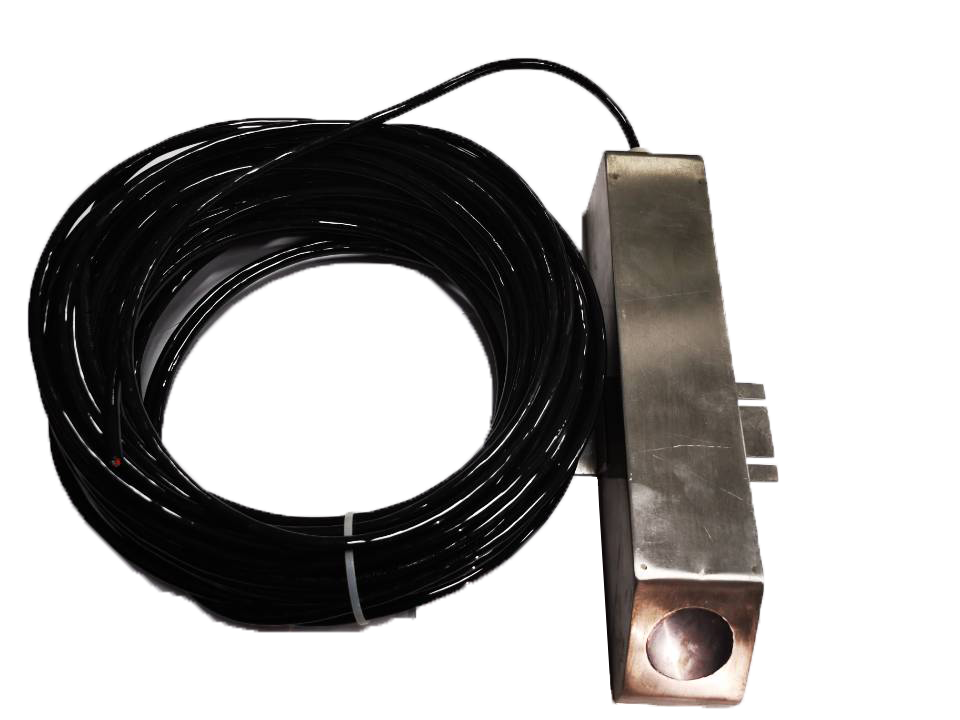

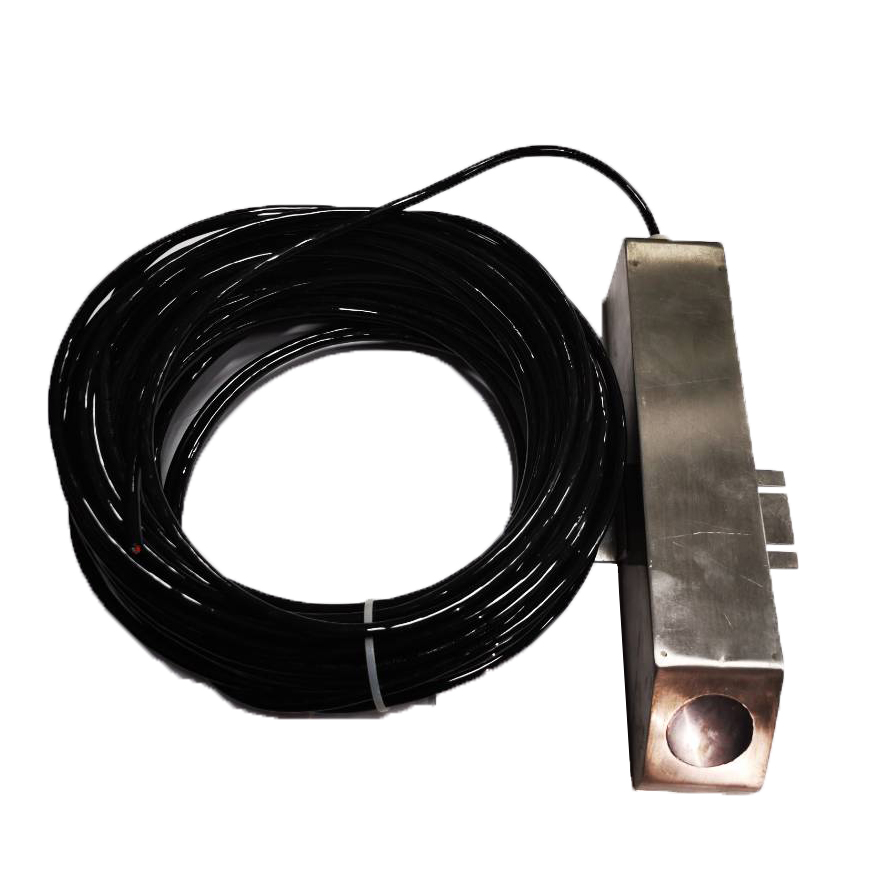

ADCP-D小渠道聲學多普勒剖面流量?jī)x
主要應用于小渠道，灌溉明渠、地下管道井、非滿管等工況的流速流量測量優勢：
分層流速測量，更適應寬流域的流速分布；
分層流速流向測量，掌握水體的流動趨勢；
Web云端數據服務；
可選內/外置水深測量探頭；
流量?jī)x簡單易用；
內置溫度傳感器，自動校準聲速；
外形小型及流線型的設計，方便安裝 ！
在小渠道 、非滿管管道中流速、流量和流向的測量是很重要的工作 ，傳統的流量測驗方法主要有水泵計算法 、水工結構法等，這些測驗方法原理簡單明了 ，但是維護困難 、精度較低。為適應新時代經濟社會發展和防汛工作的需求 ，及時向各級防汛抗旱部門提供準確的信息 ，在需要快速實時采集流量數據，超聲波聲學多普勒流量?jī)x測流有不可比擬的優越性。
ADCP-D產品成為功能強大的管道測流系統。采集高質量的剖面數據，采用坐底的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的流速、流量、流向、水位等數據。特別適用于：■灌溉渠道 ■非滿管管道
性能參數
產品型號 ADCP-D 工作頻率 2000KHZ 聲路 平面陣列單波束 指向性開角 1.4° 測量范圍（水深） 0.07m至15m 盲區 0.07m 單元層數 最大256層 單元尺寸 0.06-2m（動態可調） 測量精度 ±0.5% 流速分辨率 0.001m/s 流速測量范圍 ±10m/s 溫度傳感器測量范圍 －25℃～75℃ 溫度精度 ±0.4℃ 水位測量 內置壓力水位計 測量范圍：最大10m 精度：±0.1%FS 可外接雷達水位計 工作頻率 1-60min可調 數據輸出 實時水位、平均流速、面積、流量等 工作溫度 －10℃～60℃ 存貯溫度 －20℃～70℃ 標配深度 水下20m 防護等級 IP68 防爆等級 Ex ib IIB T4 Gb 工作電壓 DC 7-15V 功耗 小于1.0W 通訊協議 MODBUS RS485 傳感器尺寸 295*60*60 mm 空氣中質量 2.3Kg 水中質量 0.24Kg 可靠性 MTBF >=25000h
* : 實際可測最大剖面深度隨測量斷面的具體條件的不同而變化；
** : 波束指向角是指在半功率(-3dB)時的角度;
*** : 功耗會隨功能和實時流量顯示功能的開關而變化。
環境
存儲環境溫度： -20～70℃
測量水體溫度：－10℃～60℃
現場操作單元操作溫度：-10～60℃
現場操作單元操作濕度：<=95%
現場操作單元防護等級：IP67
剖面儀防護等級：IP68
剖面儀防爆等級：Ex ib IIB T4 Gb
流速計機械結構外形尺寸（單位：mm）
材質
剖面儀：316L,POM
電纜：PVC
現場操作顯示單元：鋁合金+表面漆
滑動式安裝支架：SS304不銹鋼
標簽：
